• ツールプリセッタで測定した補正値データを保存しNCプログラム形式(G10など)でファイル出力する「支援ソフトウェア」です。
  ※ツールプリセッタとパソコンの接続は、RS-232Cインタフェースを利用します。

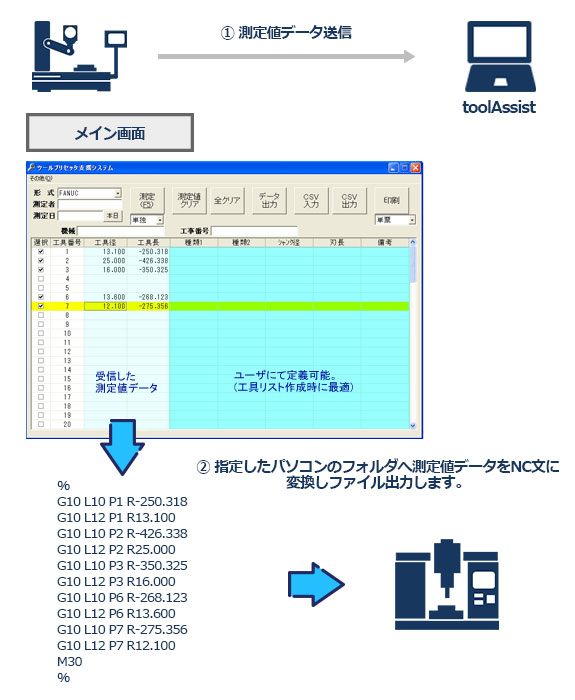

機 能(操作の流れ)

•

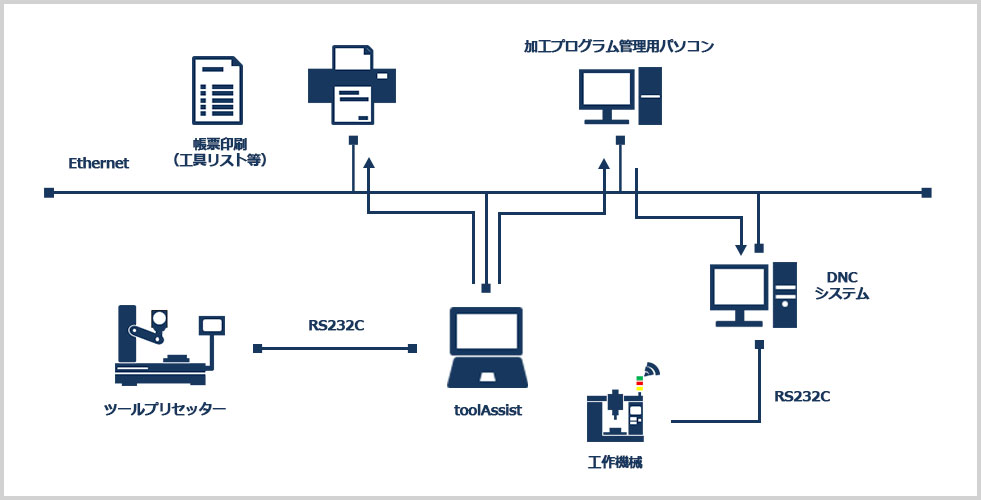

システム構成イメージ

•

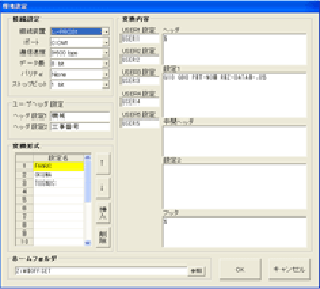

環境設定

• 変数を用いて、測定値データを出力するフォーマットを作成。(20種類定義可能)

•

• 【使用できる変数一覧】

  #T-NO#	工具番号
  #X-DATA#	径補正値
  #Z-DATA#	長補正値
  #U1-DATA#	USER1
  #U2-DATA#	USER2
  #U3-DATA#	USER2
  #U4-DATA#	USER3
  #U5-DATA#	USER4

導入効果

• • CNC工作機械への測定値入力時間の短縮
  • 人為的な入力ミスの防止
  • 作業効率の向上が目的のソフトウェアです
