• 1台のパソコン上で稼働し、CNC工作機械の操作パネルを利用してNCプログラムの送受信(DNC運転・メモリ入出力)を行うリクエスト方式のネットワーク型 DNCシステムです。

特 長

• ネットワーク型システムで、一般的なLAMケーブルを使用するためローコストで多数のCNC工作機械に接続ができます。また、現場にパソコンを設置する必要がありません。

  ※ 最大128台まで、同時転送可能です。

•

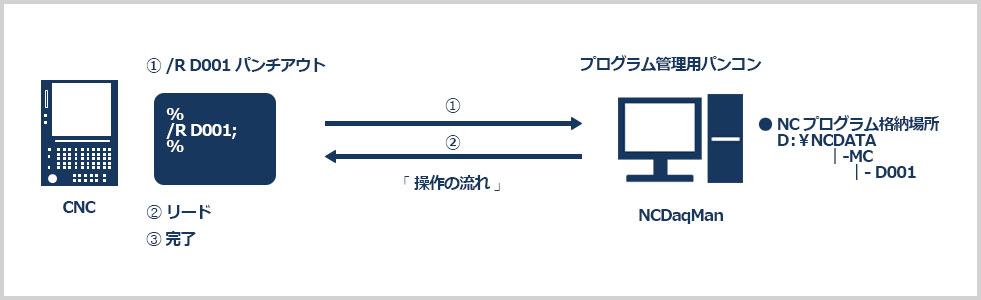

• 基本コマンド · ダウンロードコマンド「/R」を利用し、NC側へNCプログラムの入力

•

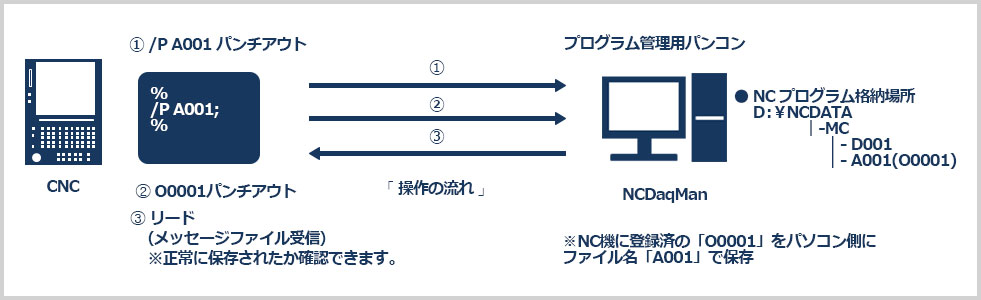

• · アップロードコマンド「/P」を利用し、パソコン側へNCプログラムを保存

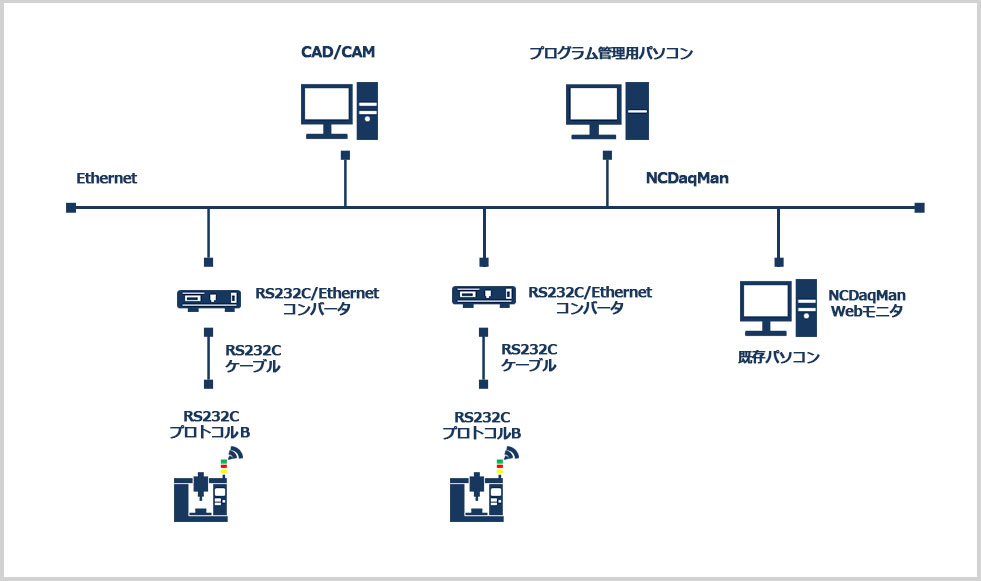

システム構成イメージ

•

導入効果

• • 各CNC工作機械の操作盤からのリクエスト方式により、作業者負担軽減
  • 一般的なLANケーブルの採用により、導入コスト軽減
  • 各パソコンから機械の稼働状況がWebモニタリングできます。
  • 大容量NCプログラムの高速転送
•

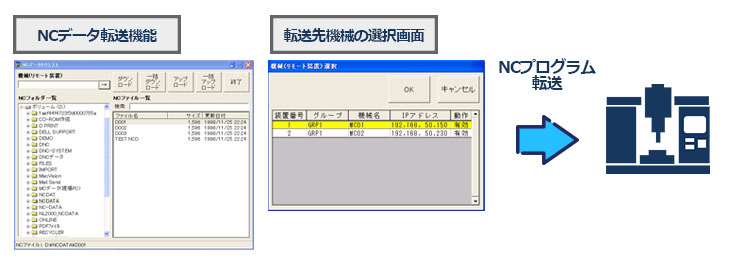

NCデータ転送機能

•

• CNC工作機械のキーボード仕様により、打ち込めるアドレスキーが制限されるためNCDaqManでは、パソコン本体からのNCプログラム転送機能もサポートしています。

基本コマンド一覧

• リクエストコマンドは、CNC装置から本システム(NCDaqMan)へ処理を命令するためのコマンドです。

  コマンド名	コマンド形式	コマンド説明
  ダウンロード	/R	CNC側にプログラム入力
  アップロード	/P	パソコン側にプログラム出力
  キャンセル	/CA	通信回線のキャンセル
  NCフォルダ変更	/CD	フォルダの指定
  ファイル一覧	/DIR	フォルダ内のファイル参照
